DMX คืออะไร? ใช้งานยังไง

DMX คือ?

DMX (Digital Multiplex หรือ DMX512) คือมาตรฐานโปรโตคอลการสื่อสารดิจิทัลที่ใช้ควบคุมอุปกรณ์แสงในวงการถ่ายทำ, กองถ่ายภาพยนตร์, การแสดงสด และสตูดิโอมืออาชีพทั่วโลก โดยส่งสัญญาณผ่านสายสัญญาณ XLR เพื่อควบคุมความสว่าง, อุณหภูมิสี, สี RGB และ Effect พิเศษของไฟสูงสุด 512 อุปกรณ์ใน 1 สาย (1 Universe) ด้วยความเสถียรสูงและ Latency ต่ำกว่า 1 มิลลิวินาที สำหรับไฟสตูดิโอ amaran นั้น รองรับ DMX ผ่าน adapter USB-C to 5-Pin DMX In & Out ทำให้ทีมถ่ายทำสามารถรวม amaran เข้ากับ Workflow DMX มาตรฐานได้ทันที

DMX คืออะไร? ทำความเข้าใจตั้งแต่พื้นฐาน

หากคุณเคยเห็นคณะถ่ายทำภาพยนตร์ขนาดใหญ่ที่มีไฟจำนวนมากทำงานสัมพันธ์กันอย่างแม่นยำ หรือเวทีคอนเสิร์ตที่แสงเปลี่ยนสีและความสว่างในเสี้ยววินาทีตามจังหวะเพลง — ทั้งหมดนั้นขับเคลื่อนด้วยโปรโตคอลเดียวกันชื่อว่า DMX หรือ DMX512

DMX ย่อมาจาก Digital Multiplex และตัวเลข 512 หมายถึงจำนวน Channel สูงสุดที่ส่งได้ใน 1 สาย (1 Universe) โปรโตคอลนี้ถูกพัฒนาและกำหนดมาตรฐานโดย USITT (United States Institute for Theatre Technology) ตั้งแต่ปี 1986 และปรับปรุงเป็น DMX512-A ในปี 2004 ซึ่งยังคงเป็นมาตรฐานอุตสาหกรรมที่ใช้กันอยู่ถึงปัจจุบัน

ในแง่เทคนิค DMX ทำงานบนมาตรฐาน EIA-485 (RS-485) ส่งข้อมูล Serial แบบ Asynchronous ด้วยความเร็ว 250 kbps (kilobits per second) โดยแต่ละ Universe ส่งข้อมูล 512 Channel แบบ Real-time ซ้ำ ๆ ประมาณ 44 ครั้งต่อวินาที ทำให้การตอบสนองของอุปกรณ์ไฟแทบจะ Real-time ทันที

ทำไมต้องเป็น DMX? เหตุผลที่อุตสาหกรรมเลือกมาตรฐานนี้

ก่อนยุค DMX การควบคุมไฟบนเวทีและกองถ่ายใช้สัญญาณ Analog (0–10V หรือ 1–10V) ซึ่งมีปัญหาหลายประการ ได้แก่ Noise รบกวนสัญญาณ, การ Drift ของค่าแรงดัน, และการควบคุมไฟหลายตัวพร้อมกันต้องใช้สายจำนวนมากเป็นพิเศษ

DMX แก้ปัญหาเหล่านี้ทั้งหมดในคราวเดียว ด้วยการส่งข้อมูลดิจิทัลใน 1 สาย ซึ่งหมายความว่า Console เดียวควบคุมไฟได้ถึง 512 Channel โดยไม่มีการ Drift ของสัญญาณ ไม่ว่าสายจะยาวแค่ไหน (สูงสุด ~300 เมตรต่อ Segment) สัญญาณก็ยังคงความแม่นยำ

หลักการทำงานของ DMX อธิบายแบบเห็นภาพ

ลองนึกภาพ DMX Universe เหมือนท่อน้ำขนาดใหญ่ 1 ท่อที่แบ่งเป็นช่อง (Channel) จำนวน 512 ช่อง แต่ละช่องส่งน้ำ (ข้อมูล) ด้วยแรงดันระหว่าง 0 ถึง 255 (0 = ปิดสนิท, 255 = เปิดเต็มที่) Controller (DMX Console) เป็นผู้กำหนดว่าช่องไหนจะมีน้ำเท่าไหร่ และอุปกรณ์แต่ละตัว (ไฟ) จะ “ฟัง” เฉพาะช่องที่ถูกกำหนดให้เท่านั้น

ในทางปฏิบัติ ทุก ๆ ประมาณ 22 มิลลิวินาที DMX Controller จะส่งข้อมูลทั้ง 512 Channel พร้อมกันหนึ่งรอบ (1 DMX Packet) โดยเริ่มจาก Break signal, Mark After Break, Start Code, แล้วตามด้วยค่าข้อมูล 512 bytes ซึ่งแต่ละ Byte ตรงกับ 1 Channel นั่นเอง

สถาปัตยกรรม DMX ส่วนประกอบที่ต้องรู้

ระบบ DMX ที่สมบูรณ์ประกอบด้วยองค์ประกอบหลัก 4 ส่วนที่ทำงานร่วมกัน ได้แก่ Controller, สาย DMX, อุปกรณ์รับสัญญาณ (Fixture/Receiver) และ Terminator

DMX Controller หรือ Console

คือ “สมอง” ของระบบ ทำหน้าที่สร้างและส่งสัญญาณ DMX ออกไป อาจเป็น Hardware Console แบบตั้งโต๊ะเช่น grandMA, ETC Ion, Chamsys MagicQ หรือจะเป็น Software บน Computer เช่น Resolume, QLAB, DMXControl ก็ได้ บาง Production ยังใช้ Tablet/iPad กับ App ควบคุม DMX ผ่าน Art-Net หรือ sACN

สาย DMX (XLR 5-Pin หรือ 3-Pin)

สาย DMX มาตรฐานใช้ขั้วต่อแบบ XLR 5-Pin ซึ่งแตกต่างจากสาย Microphone XLR 3-Pin ทั่วไป แม้ว่าในทางไฟฟ้าจะสามารถใช้สาย XLR 3-Pin แทนได้ในบางกรณี แต่สาย DMX จริง ๆ จะมี Impedance 120Ω ออกแบบมาเฉพาะสำหรับ RS-485 ซึ่งทนทานต่อ Noise ได้ดีกว่า

การต่อสายในระบบ DMX จะต้องต่อแบบ Daisy Chain หรือ Series กล่าวคือ Output ของ Controller ต่อเข้า Input ของอุปกรณ์ตัวแรก จากนั้น Output ของตัวแรกต่อเข้า Input ของตัวที่สอง วนไปเรื่อย ๆ ห้ามต่อแบบ Star Topology (แยกสายออกจากจุดเดียว) เพราะจะทำให้สัญญาณ Reflect กลับมาสร้าง Noise

DMX Address การกำหนดตำแหน่งของแต่ละอุปกรณ์

DMX Address คือหมายเลขช่อง (Channel) เริ่มต้นที่อุปกรณ์จะ “ฟัง” สัญญาณ ตัวเลขอยู่ระหว่าง 1 ถึง 512 เช่น หากไฟตัวหนึ่งใช้ 3 Channel และถูก Set Address ไว้ที่ 10 มันจะฟัง Channel 10, 11, 12 โดยอัตโนมัติ และไฟตัวถัดไปควร Set ที่ Address 13 เป็นต้นไป

ข้อผิดพลาดที่พบบ่อยที่สุดในการทำงาน DMX คือการ Set Address ซ้ำกัน ซึ่งทำให้ไฟหลายตัวตอบสนองต่อคำสั่งเดียวกัน ทีมงานที่ Advanced Photo Systems แนะนำให้ทำแผนผัง DMX Addressing ก่อนติดตั้งทุกครั้ง

DMX Terminator ทำไมถึงขาดไม่ได้

Terminator คือตัวต้านทาน 120Ω ที่ต้องเสียบที่ Output (หรือ DMX Out) ของอุปกรณ์ตัวสุดท้ายในสายเสมอ หน้าที่ของมันคือดูดซับสัญญาณที่วิ่งถึงปลายสายไม่ให้ Reflect กลับมา ซึ่งถ้าไม่มี Terminator สัญญาณที่ Reflect จะรบกวนสัญญาณหลักทำให้ไฟกระพริบ, เปลี่ยนสีเอง หรือไม่ตอบสนองอย่างถูกต้อง

เปรียบเทียบ DMX กับวิธีควบคุมไฟแบบอื่น

ก่อนตัดสินใจลงทุนในระบบ DMX ควรทำความเข้าใจว่า DMX เหมาะกับงานแบบไหน และในกรณีใดบ้างที่การใช้ Bluetooth App อาจเพียงพอแล้ว

ทำไม amaran ถึงรองรับ DMX? มุมมองจากผู้ผลิต

amaran เป็นแบรนด์ไฟถ่ายทำในเครือ Aputure ที่ถูกออกแบบมาให้ตอบโจทย์ทั้งนักสร้างคอนเทนต์รุ่นใหม่และทีมถ่ายทำระดับมืออาชีพในคราวเดียวกัน การเพิ่ม DMX จึงไม่ใช่แค่ Feature เสริม แต่เป็นการยืนยันว่า amaran พร้อมเข้าสู่ Professional Workflow อย่างเต็มตัว

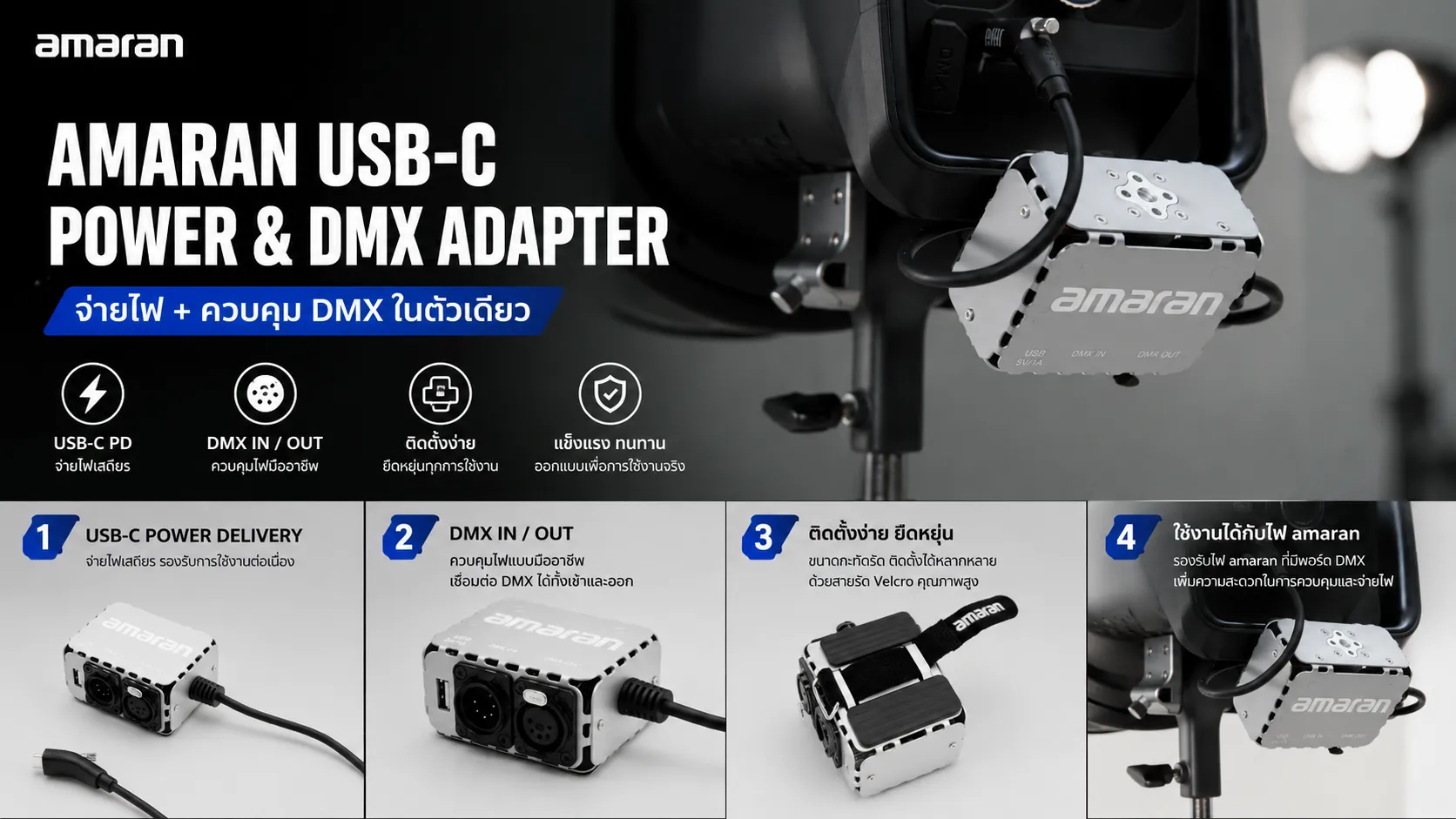

สิ่งที่น่าสนใจอย่างยิ่งคือ amaran เลือกใช้ USB-C เป็นช่องทาง DMX แทนที่จะฝัง XLR Socket ไว้บนตัวไฟโดยตรง แนวทางนี้ทำให้ตัวไฟมีขนาดกะทัดรัด ประหยัดพื้นที่ และผู้ใช้สามารถเพิ่มความสามารถ DMX ได้เมื่อต้องการโดยซื้อ amaran USB-C to 5-Pin DMX In & Out Adapter แยกต่างหาก

อีกสิ่งที่โดดเด่นคือ DMX In & Out ทั้งคู่ถูกรวมไว้ใน Adapter เดียว หมายความว่าไฟ amaran สามารถทำหน้าที่เป็นทั้ง Receiver (รับสัญญาณจาก Console) และ Passthrough (ส่งสัญญาณต่อให้ไฟตัวถัดไปในสาย Daisy Chain) ได้โดยไม่ต้องใช้ Splitter เพิ่มเติม

DMX Channel Map ของ amaran: ความหมายของแต่ละ Channel

การทำความเข้าใจ DMX Channel Map คือหัวใจสำคัญของการใช้งาน DMX อย่างถูกต้อง เพราะ Channel แต่ละตัวควบคุม Parameter ที่แตกต่างกัน

Channel Map สำหรับรุ่น Bi-Color (Halo Series)

ไฟ Bi-Color เช่น amaran Halo 60x, 100x, 200x, 300x, 600x มักใช้ Channel น้อยกว่าเนื่องจากควบคุมเพียงความสว่างและอุณหภูมิสี (CCT):

Channel Map สำหรับรุ่น Full Color (Ray Series / PT Series)

ไฟ Full Color เช่น amaran Ray 360c, Ray 660c และ PT4c (Pixel Tube) มี Channel Map ที่ซับซ้อนกว่าเพราะต้องควบคุมสี RGB ด้วย:

วิธีเชื่อมต่อ DMX กับ amaran แบบ Step-by-Step

ส่วนนี้คือคู่มือปฏิบัติฉบับสมบูรณ์สำหรับการ Setup DMX กับไฟ amaran ตั้งแต่ต้นจนจบ ไม่ว่าจะเป็นครั้งแรกหรือครั้งที่ร้อย

ขั้นตอนที่ 1 เตรียมอุปกรณ์

• ตรวจสอบว่า Firmware ของ amaran ล่าสุดแล้ว — อัปเดตผ่าน amaran App ก่อน
• เตรียม amaran USB-C to 5-Pin DMX In & Out Adapter (ซื้อแยกต่างหาก)
• เตรียมสาย XLR 5-Pin DMX ความยาวเหมาะสม (ไม่เกิน 300m ต่อ Segment)
• เตรียม DMX Terminator (120Ω) 1 ตัวต่อ Universe
• เตรียม DMX Console หรือ Software Controller

ขั้นตอนที่ 2 กำหนด DMX Address บนไฟ amaran

• เปิดไฟ amaran และเข้าเมนูหลัก
• เลือก Settings → DMX → DMX Address
• ตั้งค่า Address ตามแผน (เช่น ไฟตัวที่ 1 = Address 1, ใช้ 3 Channel → ไฟตัวที่ 2 = Address 4)
• เลือก DMX Profile ที่ต้องการ (เช่น Standard Bi-Color 3CH หรือ Extended 6CH)
• บันทึกการตั้งค่า

ขั้นตอนที่ 3 ต่อสาย DMX แบบ Daisy Chain

• เสียบ Adapter USB-C to 5-Pin เข้าที่พอร์ต USB-C บนไฟ amaran
• ต่อสาย XLR 5-Pin จาก DMX Out ของ Console เข้า DMX In ของ Adapter บนไฟตัวแรก
• จาก DMX Out ของ Adapter ไฟตัวแรก ต่อสายเข้า DMX In ของไฟตัวที่สอง
• ทำแบบเดิมจนถึงไฟตัวสุดท้าย
• เสียบ Terminator (120Ω) ที่ DMX Out ของไฟตัวสุดท้าย

ขั้นตอนที่ 4 ตั้งค่าใน DMX Console

• เพิ่ม Fixture ใหม่ใน Console และเลือก amaran Profile ที่ถูกต้อง
• กำหนด Fixture Number และ DMX Address ให้ตรงกับที่ Set บนไฟจริง
• ทดสอบโดย Fade Channel 1 (Dimmer) จาก 0 ถึง 255 ดูว่าไฟสว่างขึ้น
• ทดสอบ Channel 2 (CCT) ดูว่าอุณหภูมิสีเปลี่ยนได้
• บันทึก Cue แรก (Full On) และ Cue ที่สอง (Black Out) เพื่อทดสอบ

DMX Universe และการขยายระบบ

เมื่อโปรเจกต์ขยายใหญ่ขึ้นและต้องการควบคุมไฟมากกว่า 512 Channel ใน 1 สาย คุณจำเป็นต้องเข้าใจแนวคิดเรื่อง Universe

Universe = 512 Channel

ในทางปฏิบัติ หากไฟ amaran 1 ตัวใช้ 6 Channel คุณสามารถวาง amaran ได้สูงสุด 85 ตัวใน 1 Universe (512 ÷ 6 = 85.3) แต่ถ้าใช้แค่ Profile 2 Channel (Dimmer + CCT) ก็วางได้ถึง 256 ตัวใน Universe เดียว

Multi-Universe ด้วย Art-Net หรือ sACN

สำหรับ Production ขนาดใหญ่ที่ต้องการมากกว่า 512 Channel สามารถใช้โปรโตคอล Art-Net หรือ sACN ซึ่งส่งสัญญาณ DMX หลาย Universe ผ่านเครือข่าย Ethernet เพียงเส้นเดียว โดย Console ระดับ Professional ส่วนใหญ่รองรับทั้งสองโปรโตคอล และสามารถใช้ Art-Net to DMX Node แปลงสัญญาณกลับมาเป็น DMX Physical สำหรับไฟ amaran ได้

ตัวอย่างเช่น กองถ่ายขนาดใหญ่ที่ Advanced Photo Systems เคยวางระบบให้ใช้ grandMA Console ส่ง Art-Net ผ่าน Ethernet ไปยัง Node หลายตัวที่กระจายอยู่รอบ Stage แต่ละ Node แปลงสัญญาณเป็น DMX Physical ออกมาควบคุม amaran Ray 660c และ Halo 300x รวมกันมากกว่า 40 ตัว ทั้งหมดนี้ควบคุมจาก Console เพียงตัวเดียว
